win10系统下Protel不能添加库文件怎么解决

更新日期:2018-12-19 16:13      作者:w8系统下载      来源:w8xitong.com

近日有雨林木风win10旗舰版系统用户到本站反映说遇到这样一个情况,就是在电脑中安装Protel之后,出现了不能添加库文件的问题,这让操作非常不方便,那么要如何解决呢?本文就给大家带来win10系统下Protel不能添加库文件的具体解决方法。

1、首先介绍下Protel99库文件添加这个小软件。比较实用;

win10系统下Protel不能添加库文件怎么解决

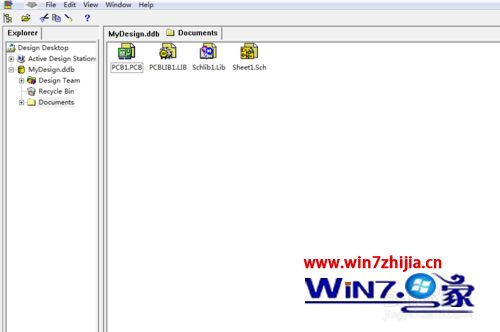

2、首先打开Protel,并建立如图所示的四个文件;

win10系统下Protel不能添加库文件怎么解决

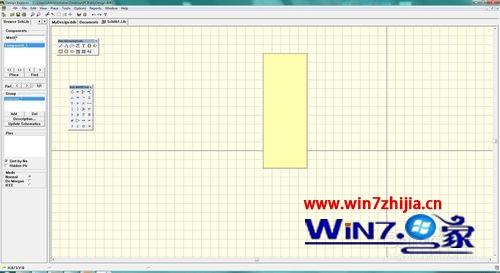

3、打开Schlib1.Lib,随便绘制个器件。然后保存并关闭;

win10系统下Protel不能添加库文件怎么解决

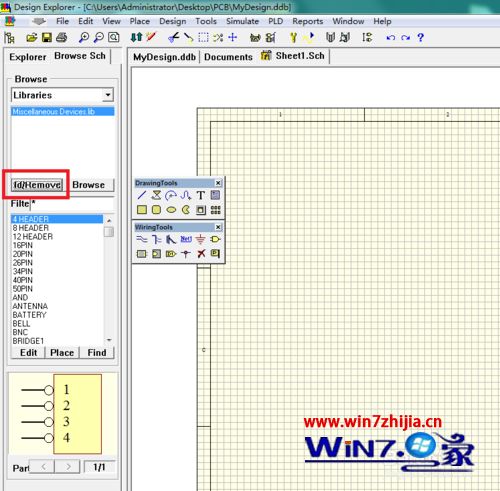

4、然后打开Sheet1.Sch进行电路图绘制。在右侧Libraries中添加刚才绘制的器件库,点击Add/Remove;

win10系统下Protel不能添加库文件怎么解决

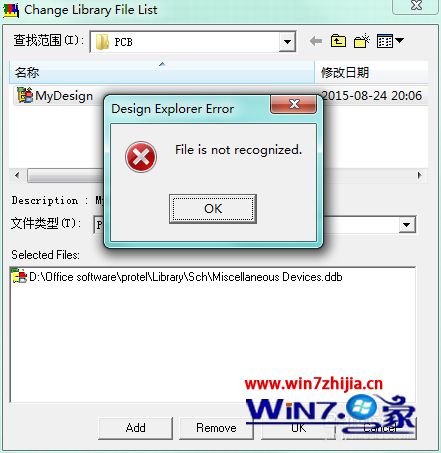

5、弹出对话框,选择所建立ddb文件路径。点击Add,会出现错误,不能添加库文件;

win10系统下Protel不能添加库文件怎么解决

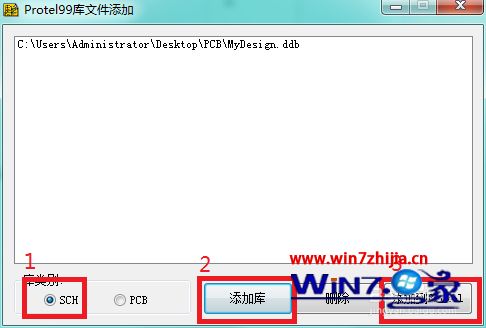

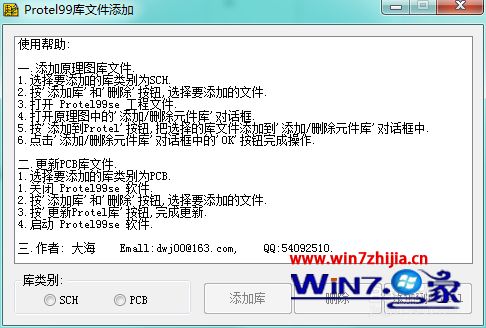

6、点击弹出错误窗口上的OK,保留Change Library File List对话框。然后打开    Protel99库文件添加小软件。这里有软件作者联系方式。由于要添加的为电路图库文件,所以勾选SCH,然后点击添加库,找到MyDesign.ddb,然后点击添加到Protel;

win10系统下Protel不能添加库文件怎么解决

win10系统下Protel不能添加库文件怎么解决

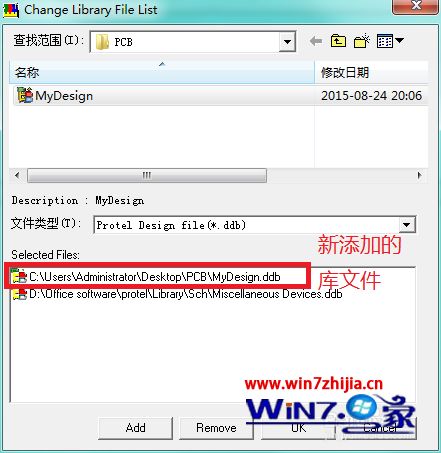

7、回到Change Library File List对话框,能够看到库文件已经添加;

win10系统下Protel不能添加库文件怎么解决

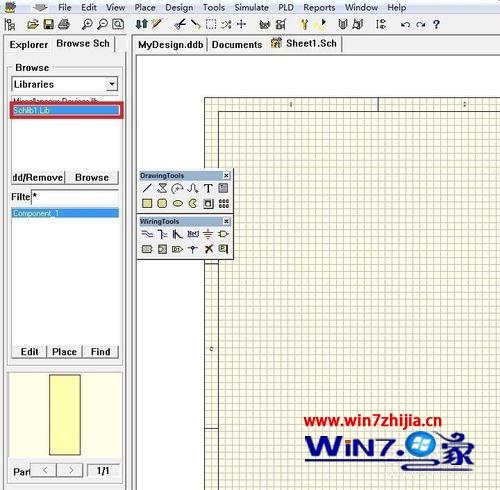

8、点击确定后,回到电路图面板,看到Libraries文件库中多了一个库文件;

win10系统下Protel不能添加库文件怎么解决

9、同样,当添加PCB库文件时,在Protel99库文件添加软件中的库类别选择PCB。要注意的时,添加PCB库文件时要先关闭Protel99SE软件。之后按“添加库”和“删除”按钮即可。

  上述给大家介绍的就是关于win10系统下Protel不能添加库文件怎么解决的全部内容,有碰到同样情况的用户们可以采取上面的方法步骤来进行操作吧。
